探索AI与RPA的融合：实际应用案例解析

来源：TIF男孩

大家为什么不通过AI视觉处理去识别呢？传统的识别方式，会受页面缩放、图案颜色、画质清晰度等诸多因素的影响，具有局限性。

因此，我觉得写这么一篇，还是非常有必要的。

声明：本文不是破解类文章，不会讲解如何分析或篡改网站的代码。它是模仿最终用户在电脑上的手动操作，这种方式叫机器人流程自动化（Robotic Process Automation, RPA）。

RPA不是”外挂”，而且差别很大。RPA不去研究程序的成分，没有入侵性，它完全像用户一样去合法操作软件。举个不恰当的例子，就像考试，RPA是找个人替你去考试，外挂或者破解工具则是直接往成绩单里塞入你的名字。

下面我将给大家展示，我是如何利用AI+RPA解决验证码识别这个问题的。学会了它，你可以利用机器人去操作一些固定的流程，从而提高生产效率。

一、实现思路和可行性验证

别看我写到这儿了，其实到目前为止，我也没有把握是否能成功。但是，潜意识里觉得是可以的。因此，想一步，试一步。下面就把我的实践记录公布给大家。

我找来一个滑块验证码的网页。这类网页很多平台都提供，我找的这个是腾讯的。

采用RPA的方式，我们就不去按F12分析元素结构了。我们要和用户一样，按下鼠标拖动它到正确的位置。

这里面需要解决如下几个问题：

1. 1、找到滑块起点与终点的坐标位置。
2. 2、模拟鼠标的按下、拖动、抬起操作。
3. 3、当前状态的判断（什么时机抬鼠标）。

步骤1和步骤3，我有思路，那就是通过图像的目标检测或者分类去实现。因为目标检测的结果中，会包含什么物体在哪个位置。而图片分类，可以给各种状态分类。这两项，假设已经做到了。

继续往下推演。

第2步模拟鼠标操作，能实现吗？这对我来说，是一个知识空白。通过百度，我了解到python可以通过pyautogui库，实现模拟鼠标的操作。

先来做一个可行性试验。

通过聊天软件自带的截图工具，我们可以获取物体的位置坐标（下图POS: (xx, xx)所示）。

我们通过人工测量的手段，预置已经拿到了滑块的起点和终点，先看看能否通过自动化操作，来通过验证。

我测量的蓝色滑块起点坐标是(260, 940)。从这个位置开始，水平往右拖动，大约X轴到363时，正好补齐。

那整体操作应该就是先将鼠标移动到起点，然后按下鼠标向右拖动363-260=103像素的距离，然后抬起鼠标。

# 首先pip install pyautogui安装库

import pyautogui

# 设置起始位置

start_x = 260

start_y = 940

# 设置拖动距离

drag_distance = 363-260

# 移动到起始位置

pyautogui.moveTo(start_x, start_y, duration=1)

# 按下鼠标左键

pyautogui.mouseDown()

# 拖动鼠标

pyautogui.moveRel(drag_distance, 0, duration=1)

# 松开鼠标左键

pyautogui.mouseUp()

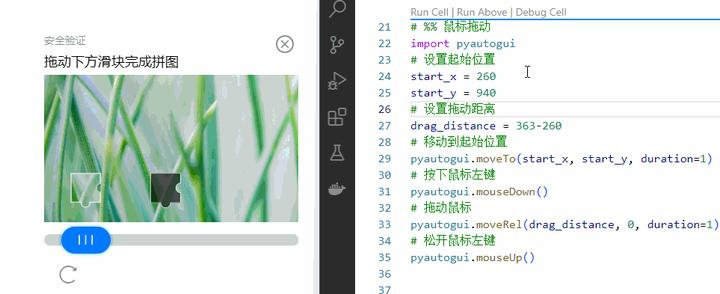

看看效果如何。

OK！这一步走通了。技术点验证通过，后面我们去处理人工智能识别图像。

二、 训练实施与应用

我们要做哪些目标的检测识别呢？这还是要取决于实现思路。

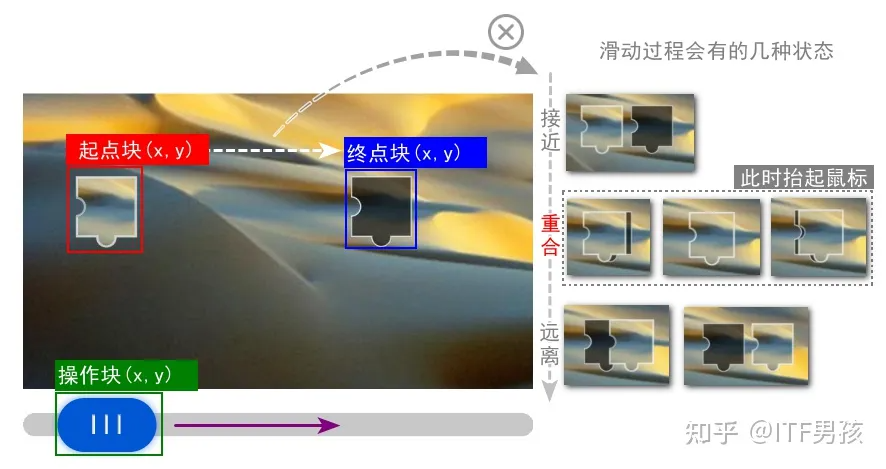

从上图可以看出，起点块、终点块、操作块，我们肯定是要做检测的。我们需要获取它们的坐标信息，从而进一步通过鼠标去操作它们。

除此之外，还有一种状态我们最好也要检测。那就是重合状态。这类状态决定了我们拖动过程中，什么时机松手。可能有人会觉得这一步是多余的。因为通过计算，我们将起点块移动到终点块松手就可以了。这……理论上是这样。但是在实践中，即便你算得很对，如果AI识别的坐标有误差呢？

我们人类是看到图像重合才松手的，所以还是模拟得像一些。关于软件的RPA方案，过度保障才能够更健壮一些。

我们可以设计多种算法来保障操作的准确率：

1. 直接法：当重合特征的数量大于0时（出现一个重合）。
2. 间接法：当图片的终点块数量为0时（被覆盖才出现）。
3. 计算法：操作块和终点块水平方向对齐时（拖到终点位置）。

具体哪种方式最准确，还得结合干扰项、识别准确率。那是后话。

下面，我们就来标记和训练数据。

2.1 标记与训练数据

采用YOLOv8进行标记、训练以及使用的流程，我在上一篇文章介绍过了。那一篇是专门讲这个的，此处我就只讲流程，不讲细节，简单一笔带过。

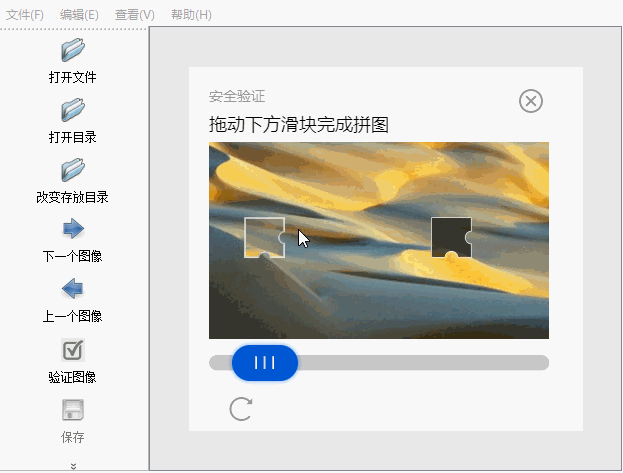

首先是准备素材。我先截图保存了很多验证码区域的图片，然后用labelImg对截图进行标记。

可能大家看到我把刷新按钮又标记上了，这是规划之外的。因为在标记的过程中，我忽然想到，如果某种异常导致识别不到滑动块，我们可以点一下刷新按钮。

大约制作了100多份样本。

然后对样本进行训练。训练100轮后，可获取一份最优的best.pt权重文件。

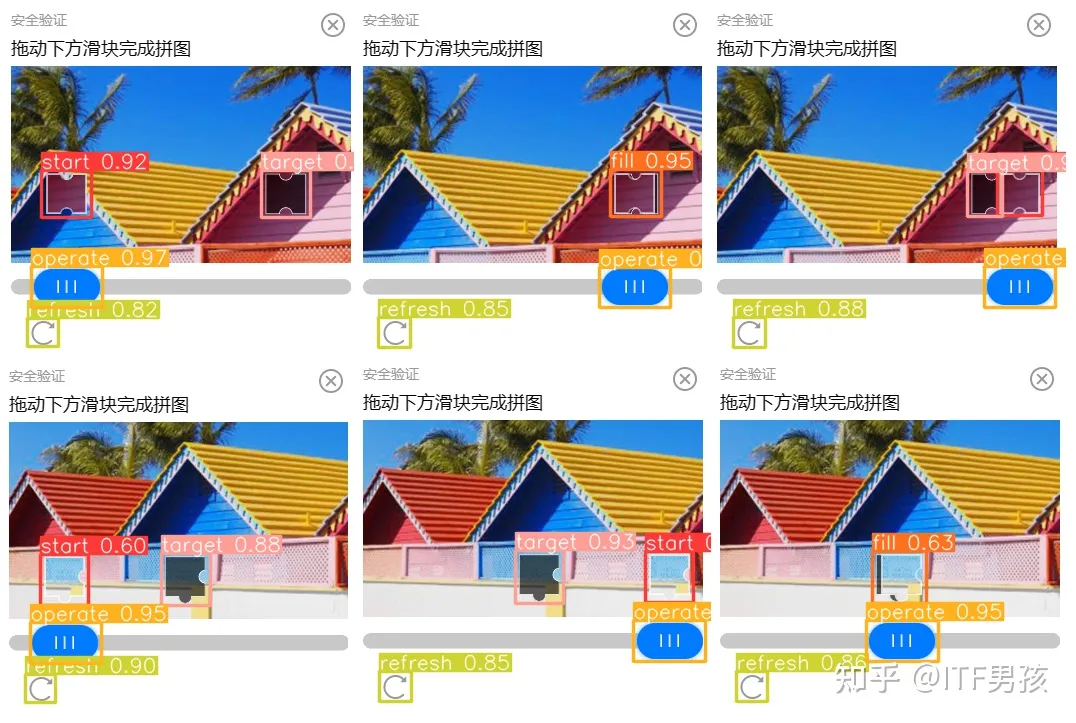

看看验证集的效果，还不错。

这说明，找到我们关注区域的位置不成问题。

接下来，我们就要开始使用它了。

2.2 分析结果和获取坐标

YOLOv8调用model.predict(……)进行预测后，会返回识别结果。假设我们将结果保存在results中。

通过这个结果results，我们可以拿到有什么物体出现在什么位置。

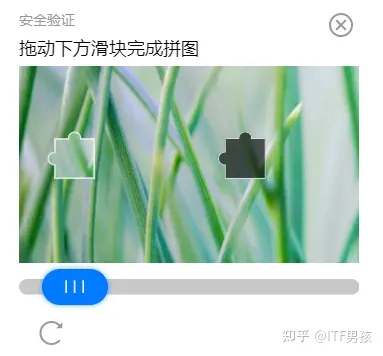

拿下面这个test.png图片举例子：

我们用新训练的模型进行检测，代码如下：

from ultralytics import YOLO

from PIL import Image

model = YOLO(‘best.pt’)

image = Image.open(“test.png”)

results = model.predict(source=image)

最终结果如下：

我们来看数据。results是多张图片的合集。results[0]是第一张，我们定义为result。

在result中，有一个result.names，它是所有的分类，打印结果如下：

{0: ‘start’, 1: ‘target’, 2: ‘fill’, 3: ‘operate’, 4: ‘refresh’}

result.boxes.data是检测到的目标框的信息，打印出来的话，格式是这样的：

[[ 45.1437, 130.0680, 97.8794, 181.8184, 0.9665, 0.0000],

[ 39.4141, 266.4925, 110.9030, 307.4121, 0.9565, 3.0000],

[216.0383, 129.7685, 269.5766, 181.7017, 0.9546, 1.0000],

[ 35.7875, 318.4604, 65.9167, 347.1984, 0.8392, 4.0000]]

这是一个数组。里面有4组数据，每组数里又有6个元素。这4组数据，就是上图中的4个框。

我们拿第一组数据举例，解释下每个数据的含义：

索引数值含义045.1437矩形框左上角x坐标：x11130.0680矩形框左上角y坐标：y1297.8794矩形框右下角x坐标：x23181.8184矩形框右下角y坐标：y240.9665识别概率（1为满分）：probs50.0000识别分类的索引 {0: ‘start’, 1: ‘target’ ……

之所以都是小数（连分类索引也是），这是因为它们是并列关系，里面有一个概率必须为小数。

了解了这些，我们就能看懂上面的识别结果了。它说：

物体概率坐标0-start 起点块96%(45, 130) (97, 181)3-operate 操作块95%(39, 266) (110, 307)1-target 目标块95%(216, 129) (269, 181)4-refresh 刷新按钮83%(35, 318) (65, 347)

接下来，我们只需要将鼠标移动到操作块的区域，然后拖动的方向和距离是从起点块到终点块。最后，抬起鼠标。操作就完成了。

大家请注意，虽然上面一直拿着一张图举例。但是，这个人工智能模型对其他大小、颜色、形状的验证码也是起作用的。

前提是他们得在一个特征体系下。就算方形换成三角形，它也可以正确识别。但是，如果换成将小动物拖到笼子里，那就得再额外训练了。

到目前为止，我们已经有了手（模拟鼠标拖动的pyautogui），也有了大脑（从图片判断目标信息的best.pt）。还差什么呢？

没错！那就是眼睛。

2.3 截取屏幕并移动滑块

在上一个步骤中，测试图片是我们设置的固定图片。但在实际场景中，我们更希望程序自己去屏幕上瞅。我要有手动截屏的功夫，还不如我自己去拖动。

我首先想到的是程序截屏，拿着截屏图片让AI去识别目标物体。

在pyautogui中,截屏很简单，调用pyautogui.screenshot()就可以把当前屏幕拿到。它返回的数据是PIL的Image格式，相当于是Image.open(‘xx.png‘)，内容是像素的矩阵数组。

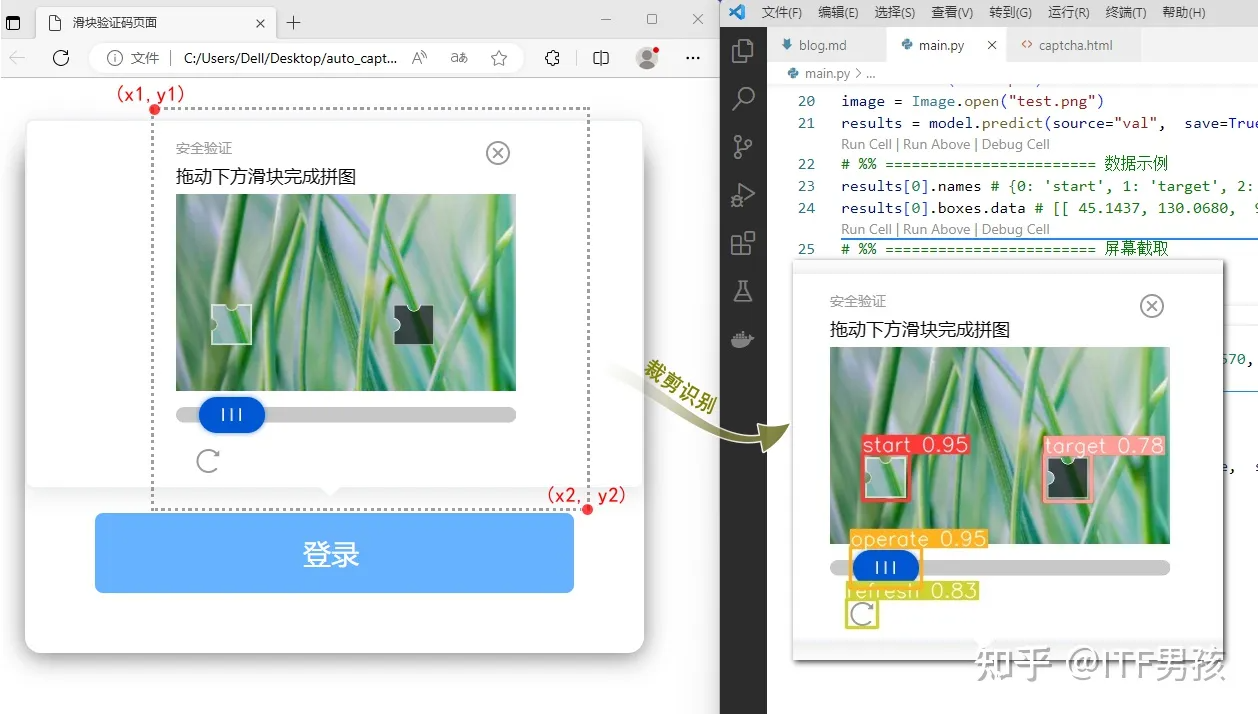

如果我在程序页面运行screenshot，它不就把我的IDE截屏了吗？这时截取下来的是代码界面。因此，我把浏览器页面和代码页面左右并列排放在屏幕上。这样就能拿到包含网页的信息了。然后，再去识别就可以了。

上面的效果实现起来很简单，就是下面这点代码。

import pyautogui

from ultralytics import YOLO

# 截取整个屏幕

screenshot = pyautogui.screenshot()

# 裁剪目标区域

x1,y1,x2,y2 = 140, 110, 570, 510

cropped = screenshot.crop((x1,y1,x2,y2))

# 进行识别

model = YOLO(‘best.pt’)

results = model.predict(source=cropped, save=True)

需要解释一下，此处我偷了个懒。正常情况下，所有的操作都得是自动的。大家可能发现，我手动指定了一个(x1, y1)、(x2, y2)，这是验证码的区域边框。原因有2点：

1. 第一，我不想将整个屏幕截图全交给AI去识别，这样效率比较低。让程序自动寻找验证码区域，可以做到，其实就是再来一份目标检测。但是，我这个不是商业项目，是技术教程，没必要面面俱到。
2. 第二，针对一款软件而言，它的登录界面的位置相对固定，不会经常变换。对个人用户而言，针对某个场景大体指定一个区域，可以满足日常使用。

如果你要做成商业项目去卖钱，现在的方式是脆弱的。你得让它能自动找到、打开指定的浏览器。其实这些都可以做到。

import pyautogui

# 获取所有窗口的信息

windows = pyautogui.getWindowsWithTitle(‘Google Chrome’)

# 筛选出Chrome浏览器窗口

chrome_window = None

for window in windows:

if ‘Google Chrome’ in window.title:

chrome_window = window

break

# 检查是否找到了Chrome浏览器窗口

if chrome_window is not None:

# 获取Chrome浏览器窗口的位置和大小

chrome_left = chrome_window.left

chrome_top = chrome_window.top

chrome_width = chrome_window.width

chrome_height = chrome_window.height

但是，如果细讲这些，我认为就跑题了。

下面，我们开始尝试拖动它。有结果了，对结果进行分析，找到坐标点，然后执行操作就可以了。

# 识别结果

b_datas = results[0].boxes.data

points = {}

names = {0: ‘start’, 1: ‘target’, 2: ‘fill’, 3: ‘operate’, 4: ‘refresh’}

# 将数据按照{“start”:[x1,y1,x2,y2]}的格式重组，方便调用

for box in b_datas:

if box[4] > 0.65: # 概率大于65%才记录

name = names[int(box[5])]

points[name] = np.array(box[:4], np.int32)

# 获取起点块、终点块的距离

start_box = points[“start”]

target_box = points[“target”]

operate_box = points[“operate”]

# 找到起点块的中心

centerx_start = (start_box[0] + start_box[2])//2

# 找到终点块的中心

centerx_target = (target_box[0] + target_box[2])//2

drag_distance = centerx_target – centerx_start

# 找到操作块的中心点

centerx_op = (operate_box[0] + operate_box[2])/2 + x1

centery_op = (operate_box[1] + operate_box[3])/2 + y1

# 移动到操作块中心点

pyautogui.moveTo(centerx_op, centery_op, duration=1)

pyautogui.mouseDown()

# 拖动鼠标

pyautogui.moveRel(drag_distance, 0, duration=1)

pyautogui.mouseUp()

代码很简单，也有注释。

着重说一下，centerx_op、centery_op那里需要加上x1、y1。因为识别结果的坐标是相对裁剪图片而言，而pyautogui移动鼠标，是针对整个屏幕坐标系操作的。

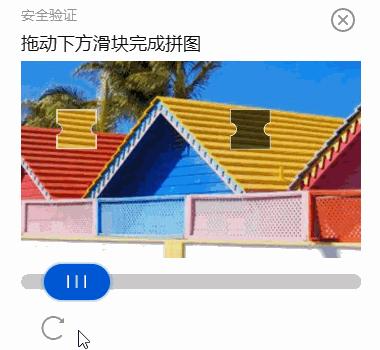

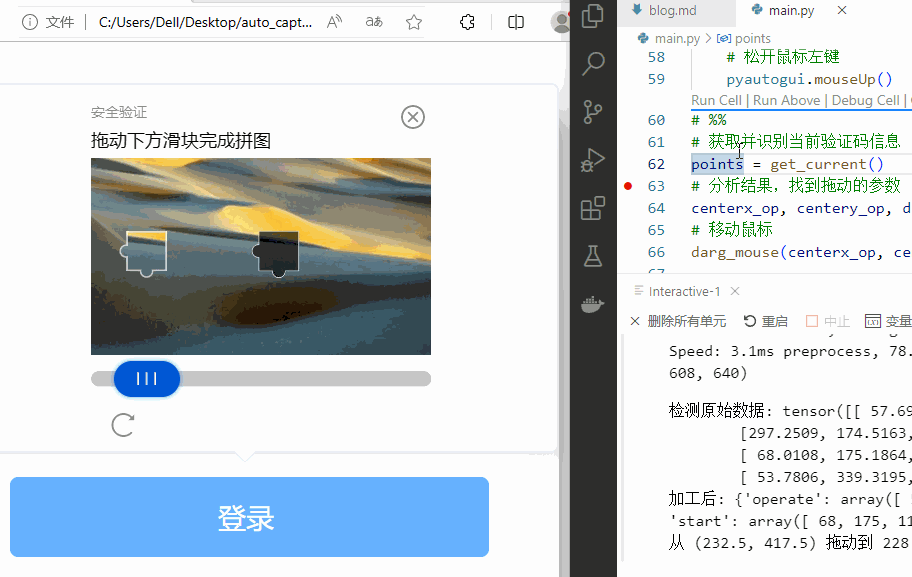

下面是运行的效果。

看，可以搞定！

这么复杂的操作都能做到，那么检测输入框，输入文本，点击登录按钮啥的，也不在话下。

2.4 更加健壮的策略

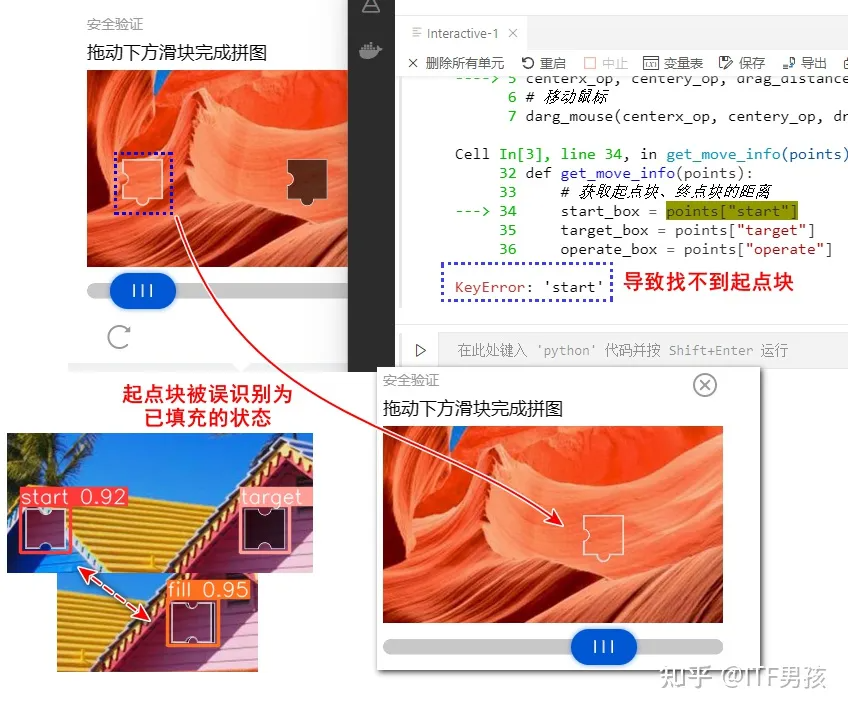

多尝试几次，我便发现了报错。

这个报错的原因是没有检测到起点块的信息，我还去取它的数据。之前训练时，我们标记了fill已填充这个状态，这可能会和起点块start弄混。

其实，标记的时候我有考虑过“两者这么类似，它能区分吗？”这导致我寝食难安，犹豫不决。后来我觉得不应该这样为难自己，该为难的应当是算法。另外，这也绝非是强人所难，两者是不一样，start和周围颜色有横断色差，fill和周边像素是融合的。

没想到，现在出现了一个万金油特例，它从空里被挖出来挪到很远的距离后，居然和周围的环境也不违和。

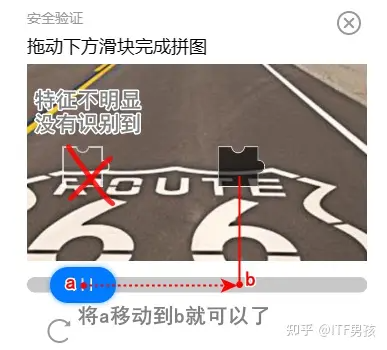

没关系，我们可以处理。这类情况，我们只当没有start，只要将滑块滑动到target的下方就可以了。

代码如下：

……

if “operate” not in points or “target” not in points:

raise ValueError(“找不到元素”)

# 如果没有起点块，操作块充当起点

if “start” not in points:

start_box = operate_box

else: # 有起点块

start_box = points[“start”]

……

同时把代码加固了一下，如果找不到必要元素就抛异常，不至于让程序崩溃。

如此一来，它又能正常工作了！

这只是举了一个提高健壮性的例子。实际在使用时，还会遇到更多的异常。都需要挨个处理。

三、小结

我还有很多想法，比如滑到了目的地，先不抬起鼠标，再截屏识别一次，看看是否真的填充上了。如果没有，则左右移动几个像素，再尝试。这样可以确保向人工操作去看齐。

虽然我们用机器极力模仿人工，但是实际上，机器操作和人工操作是有很大区别的。

机器的操作是规整的，这一点人工基本做不到。

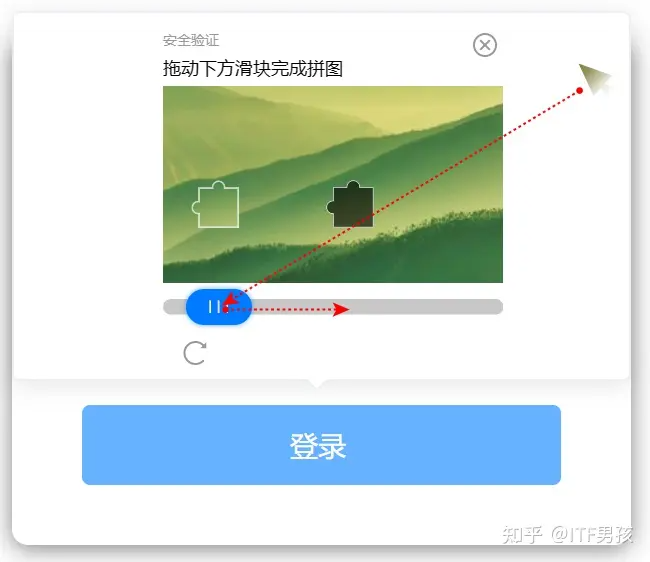

如果你仔细观察的话，我们上面的程序控制鼠标移动，它的路径是直线，这一点很难骗人。

你说，我绕个圈不就行了。可以！但是，让程序实现绕圈是这样的。

对人类来说，不管是上面的直线、曲线还是折线，我们都很难做到机器那么规整。

换一个角度，人工的方式，机器想要模拟，成本也很高。

下面是我拿着鼠标移动的路线，尽管我极力保持直线，但放大了看，在关键点（点击鼠标）上，还是存在极不规则的路径。

机器想要搞出我这么个路径，它会很累的，因为这就像是笔迹鉴定一样。

这就是为什么，有的验证码让你点一个小圈，就能判断出你是不是机器人。所以啊，想要防机器自动操作，也不是很难。

我想这就是开源软件和商业软件的区别。开源软件仅仅是走通了，说明可行、能用。但是如果你想拿去卖钱，就得下功夫去完善，得让它好用、易用。

欢迎大家在我的实现思路上去验证、改进、完善。很希望能帮到你，或者仅仅是对你有所启发。
